六类线/光缆选型、桥架路由、T568B端接、链路认证测试、机房理线一站式交付。
综合布线系统是智能建筑的"神经系统"——无论是办公网络、电话、WiFi无线覆盖、监控视频、门禁一卡通，还是楼宇自控、会议系统、信息发布，最终都要靠线缆把前端设备汇聚到机房。布线看似不起眼，却直接决定了后续所有弱电系统能否稳定运行：线缆选型不当会导致千兆网跑不满、视频卡顿、无线掉线；标签缺失会让后期维护寸步难行。绵阳百利电子科技工程有限公司按照国标GB 50311规范，提供从方案设计、管线预埋、线缆敷设、端接到测试验收的一站式综合布线服务，为建筑打造高性能、易维护的基础链路。
一、系统组成与子系统划分
一套标准的综合布线系统由六个子系统组成：工作区子系统（从墙面信息面板到终端设备的跳线）、水平子系统（从楼层弱电间配线架到墙面面板的水平线缆）、干线子系统（弱电间之间、楼层到主机房的垂直光缆和大对数电缆）、设备间子系统（主机房内的主配线架、交换机和机柜）、管理子系统（各楼层弱电间的配线架与跳线）、建筑群子系统（楼与楼之间的室外光缆）。设计阶段需要根据建筑平面图统计信息点数量——办公区按每工位2个数据点+1个语音点，公共区域按WiFi AP点位、监控点位、门禁点位预留；同时规划弱电间位置，确保水平线缆长度不超过90米，光纤主干预留冗余芯数，为未来十年的带宽升级留足空间。
二、线缆选型与路由设计
水平线缆通常采用六类或超六类非屏蔽双绞线，支持千兆到桌面甚至万兆短距离传输；对电磁干扰敏感的区域（如紧邻高压母线、电梯机房）则选用屏蔽线缆或光纤。主干网络采用单模或多模光缆，根据楼宇高度和距离选择OS2单模或OM4多模。路由设计上，线缆应走专用弱电桥架或穿镀锌钢管敷设，与强电桥架保持不小于30厘米的平行间距，避免与消防管道、空调风管交叉打架；弱电井内每层设置楼层配线箱，桥架转弯和两端均做加固处理。室外光缆采用铠装直埋或穿镀锌钢管埋地敷设，进出建筑物处做防水弯和防火封堵，防止雨水和烟气沿管线蔓延。

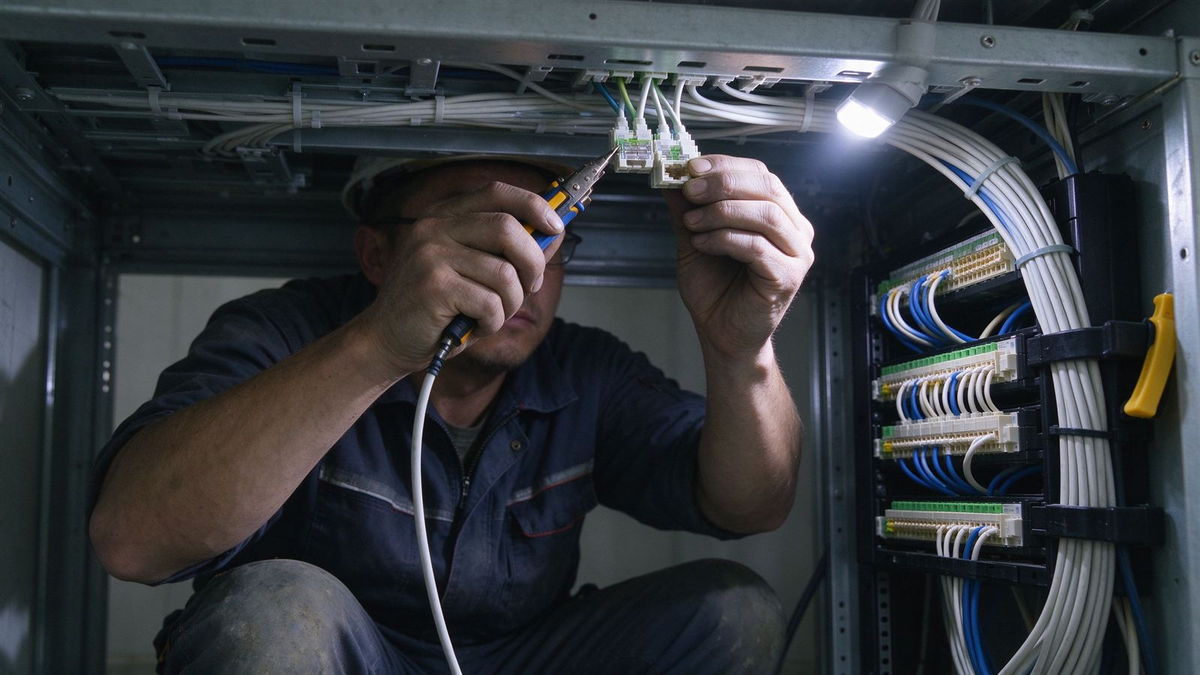

三、施工工艺与端接质量
布线工程"三分设计、七分施工"。敷设线缆时牵引力不能超过线缆允许值，弯曲半径不小于线缆外径的8倍（双绞）或10倍（光纤），避免死折和压扁；桥架内线缆绑扎松紧适度，既不能松脱也不能把外皮勒变形。端接是最见功夫的环节：网线按T568B线序打在配线架和模块上，开绞长度不超过13毫米，否则近端串扰会超标；光纤熔接使用专用熔接机，单芯损耗控制在0.03dB以内，熔接后套热缩保护管并盘留到光纤配线架的盘纤盒内，弯曲半径不小于30毫米。所有线缆两端、配线架端口、墙面面板都必须粘贴机打标签，编号规则统一（如F2-D-015表示2楼数据点15号），方便后期跳接和故障排查。
四、链路测试与验收
布线完工后不能只看"通不通"，必须使用专业线缆认证测试仪对每条链路做永久链路测试，包括接线图、长度、衰减、近端串扰、回波损耗等参数，六类链路须达到GB 50311规定的标准；光纤链路用光功率计和光源测试双向插入损耗，多模链路另测长度和衰减系数。测试报告每条链路打印存档，不合格点必须整改后复测。验收阶段还需核对竣工图纸——桥架走向、机柜布局、配线架对应关系、标签编号都要与现场一致，作为后续运维的"活地图"。正规验收的布线系统可提供15~25年性能质保，让业主长期放心。

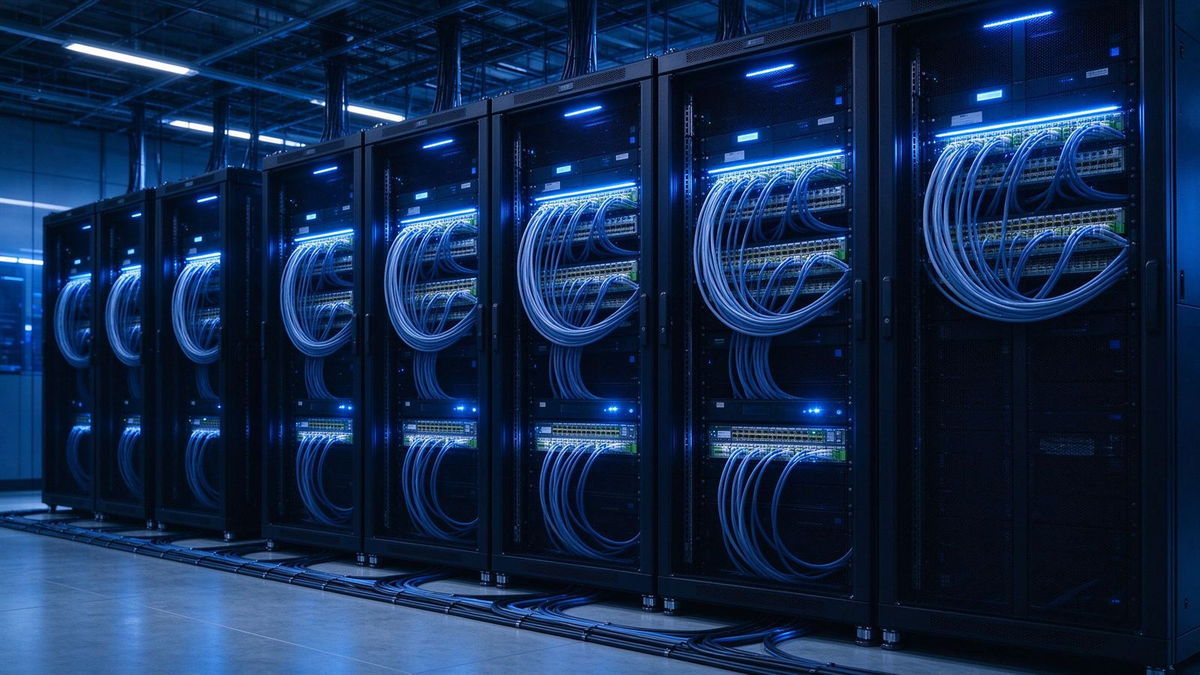

五、机房与机柜整理
机房是布线系统的核心枢纽。机柜布局按"网络区、服务器区、PDU电源区"分区布置，配线架与交换机之间通过理线架整齐跳接，跳线弯曲弧度一致、标签朝向操作者；强弱电分开走线，电源线与网线在机柜两侧独立理线槽。机房环境需配备精密空调、UPS不间断电源、气体灭火和环境监控，保证设备恒温恒湿、断电续航。机柜顶部和底部走线孔做防火封堵，防止火灾时机柜成为烟囱。良好的机房整理不仅美观，更能在故障发生时让工程师几分钟内定位问题，大幅缩短停机时间。
六、百利电子的服务能力
绵阳百利电子科技工程有限公司成立于2009年，长期专注建筑智能化与弱电系统集成，具备综合布线系统的深化设计、管线预埋、线缆敷设、端接测试和竣工资料全套交付能力。公司常备六类线、光缆、配线架、机柜等主流品牌材料，施工团队熟悉写字楼、酒店、医院、学校、产业园等各类建筑的布线特点；本地团队响应迅速，提供后期跳线调整、点位迁移和故障抢修服务。无论是新建建筑的整楼布线，还是既有办公楼的网络升级改造，百利电子都能按国标规范施工、按认证标准测试，为建筑智能化打下坚实基础，欢迎致电肖经理 13881180339 咨询。
