从接闪、泄放、等电位到SPD分级防护，系统讲解弱电防雷接地施工要点与验收维护。

弱电系统中的摄像机、门禁控制器、网络交换机、报警主机等设备工作电压低、接口精密，对雷击和感应浪涌极为敏感。一次雷电感应产生的过电压，往往会沿电源线、信号线、天馈线窜入机房，瞬间烧毁网口、电源模块甚至整台设备。绵阳地处四川盆地西北边缘，夏季多雷暴天气，室外监控立杆、楼顶基站、园区周界等项目若防雷接地不到位，雷雨季节设备损坏和系统瘫痪的风险极高。绵阳百利电子科技工程有限公司在多年弱电系统集成施工中，把防雷接地作为室外和高层建筑智能化工程不可省略的关键环节，从源头泄放雷电流、均衡电位、逐级限压，保障系统在雷雨季节长期稳定运行。

一、雷电危害与弱电防雷基本原理

雷电对弱电设备的危害主要有三种形式：一是直击雷，雷云直接击中建筑物、立杆或天线，巨大的雷电流沿引下线入地；二是感应雷，雷击附近物体时在电源线、信号线上感应出数千伏乃至上万伏的浪涌过电压，这是弱电设备损坏最常见的原因；三是地电位反击，雷电流入地时接地点电位骤然抬升，不同接地体之间形成电位差，沿地线击穿设备。弱电防雷的基本思路是"拦截、泄放、均衡、限压"四道防线：用接闪器（避雷针/带）拦截直击雷，用引下线和接地体把雷电流泄入大地，用等电位联结把所有金属构件和设备外壳连成一体消除电位差，再用浪涌保护器（SPD）把窜入线路的残余过电压限制在设备可承受范围内。四者缺一不可，单靠某一个器件无法真正保护设备。

二、室外前端设备防雷

室外摄像机、周界探测器、无线AP、车牌识别一体机等前端设备是防雷的重点。位于建筑物边缘或空旷地带的立杆顶端应装设避雷针，保护范围按滚球法核算，确保摄像机本体处于接闪器保护角之内，避免直接被雷击中；摄像机金属外壳、立杆、设备箱外壳必须与建筑物接地网可靠电气连接，形成等电位体。进入设备箱的电源线路和信号线路应在入户端就近安装对应的电源防雷器和信号（网络/视频/控制）防雷器，浪涌保护器应尽量靠近被保护设备安装，引线短直、接线截面满足要求。室外走线应采用金属桥架或镀锌钢管敷设，金属管两端接地，既屏蔽电磁感应，又避免线缆悬挂引入感应过电压。对于架空引入的长距离线路，还应在入户处增设一级SPD，把线路上感应的浪涌提前泄放。

三、等电位联结与接地系统

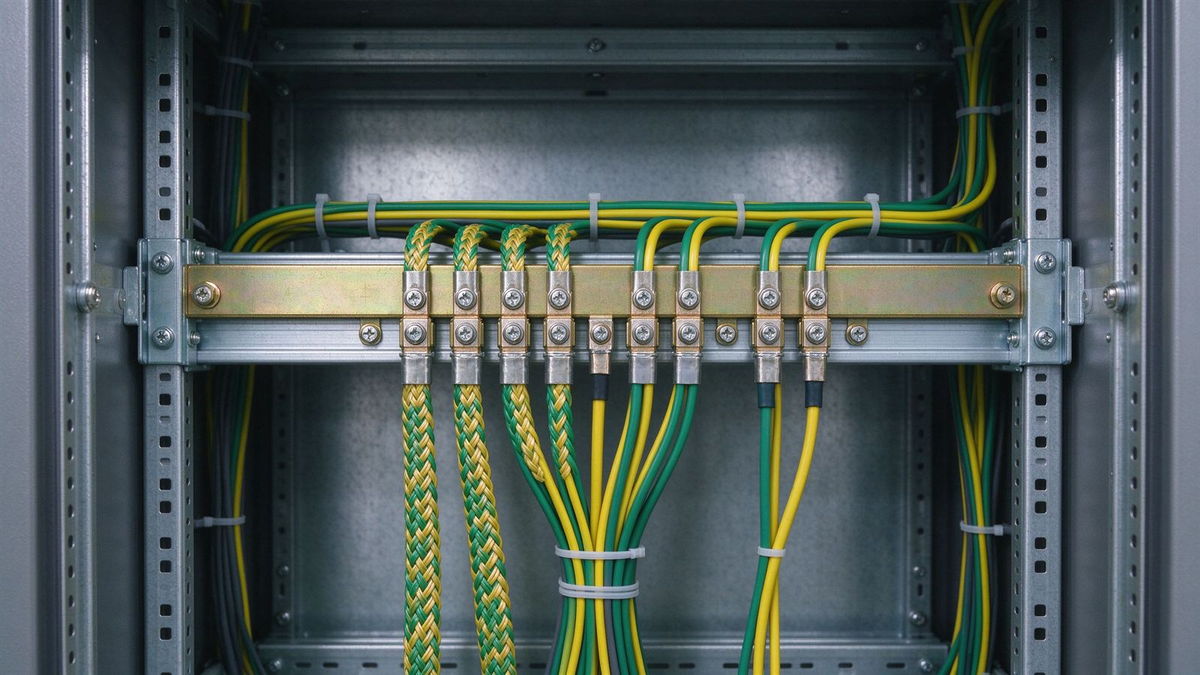

等电位联结是防雷接地施工的核心。机房、弱电间的机柜、金属桥架、金属线管、门窗框架、防静电地板支架都应通过接地编织带或黄绿双色铜线，就近连接到楼层等电位接地端子板（MEB/LEB），再由接地干线汇入建筑物总接地网，实现整个弱电系统"共地"。接地电阻要满足设计与规范要求，一般信息系统机房联合接地电阻不大于1欧姆，独立接地不大于4欧姆，施工后必须用接地电阻测试仪实测，不能仅凭目测判断。接地线应采用多股铜芯线，压接端子并做搪锡或防腐处理，连接螺栓加弹簧垫片防松，不同材质搭接处做防电化学腐蚀处理。严禁把弱电设备的地线接到消防水管、燃气管道或避雷引下线上，应接到建筑物专用接地网，避免地电位反击。

四、SPD浪涌保护器分级配置

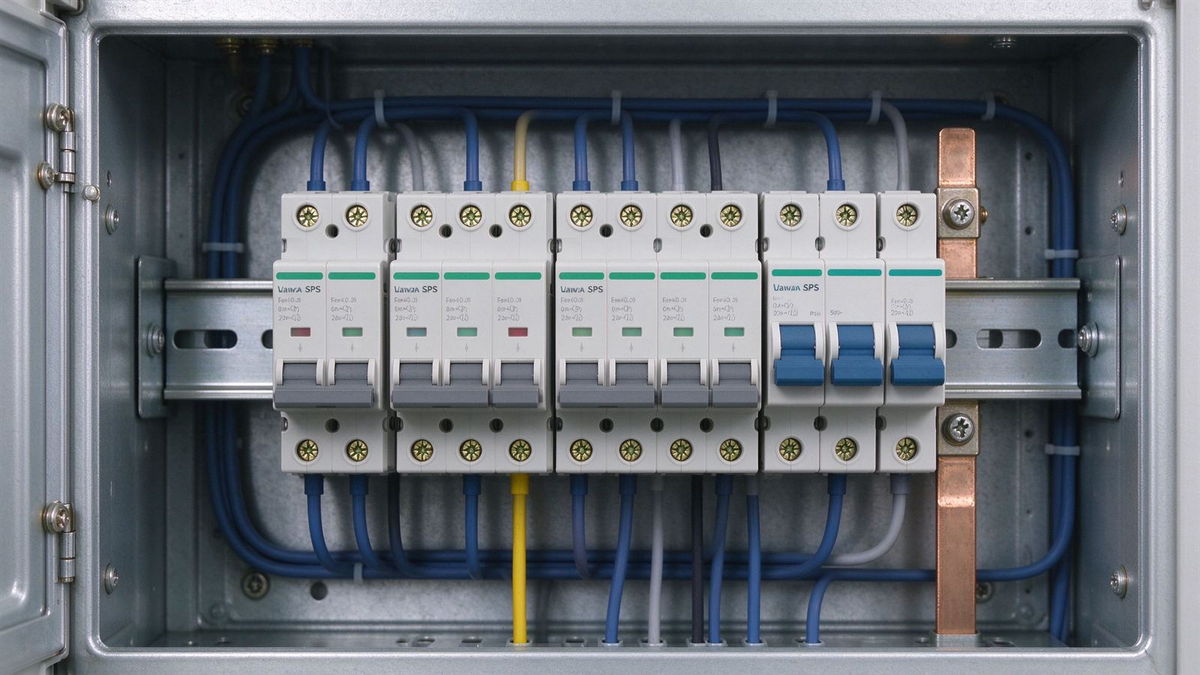

浪涌保护器（SPD）不能只装一处，必须按"分级防护、逐级泄放"的原则配置。第一级在建筑物总配电柜或室外电源进线处安装大通流容量的电源SPD（I类试验，通流容量较大），泄放直击雷和大能量浪涌；第二级在楼层配电箱或弱电间配电箱安装II类SPD，进一步削峰；第三级在设备前端（机柜PDU、摄像机电源、信号端口）安装精细SPD，把电压限制到设备耐冲击电压以下，保护末端精密设备。信号线路同样需要分级：网络线、视频线、控制线在进入机柜前安装对应接口的信号SPD。选型时要注意SPD的最大持续运行电压、标称放电电流、电压保护水平应与被保护设备的耐冲击电压配合，前后级之间保持足够的退耦距离或加装退耦器件，防止多级SPD之间能量不配合。SPD前端应串联后备保护器（专用SCB或熔断器），SPD失效短路时能可靠分断，避免起火。

五、施工验收与日常维护

防雷接地属于隐蔽工程，施工质量必须在封盖前验收。重点检查：接地线截面是否达标、压接是否牢固、防腐是否到位、接地电阻实测值是否合格、SPD型号和安装位置是否与设计一致、连线是否短直。雷雨季节来临前，应对整个接地系统做一次全面巡检：紧固松动的接地螺栓、检查SPD状态指示窗口（红色/已失效模块必须立即更换）、测量接地电阻、清理接地体周边杂物。运行中一旦发现SPD劣化指示动作，应及时更换同型号模块，不可让保护器长期带病运行。做好这些日常维护，才能在雷雨季真正发挥作用，而不是"装了等于没装"。

六、百利电子的服务能力

绵阳百利电子科技工程有限公司成立于2009年，长期从事建筑智能化与弱电系统集成，熟悉各类室外监控、园区周界、楼宇自控、机房工程的防雷接地设计与施工。公司可根据项目所在地的雷暴日数、建筑物高度和设备分布，提供从接闪、引下、等电位联结到三级SPD配置的深化设计，并负责接地电阻测试、SPD选型安装和隐蔽工程验收，确保工程一次通过防雷检测。本地团队响应迅速，提供雷雨季节前的定期巡检和SPD模块更换服务，让弱电设备在极端天气下依然稳定运行。欢迎致电肖经理 13881180339 咨询防雷接地方案。
